音視頻集成設計
第一章設計思想
隨著時代的發展，信息交流變的越來越重要，對信息交流的方式、方法的要求也越來越高，尤其是當今現代化的多媒體會議室、會議培訓等視聽設備組成已越來越完善和先進。商務談判、產品演示、來賓會見、領導蒞臨等等都是人與人之間多媒體信息的交流，現代化的多媒體會議室對功能要求較高、較完善的會議功能，所以會議系統、音頻擴聲系統、視頻會議系統、視頻演示系統、中央控制系統在此類環境中的應用越來越廣泛和重要。用戶要求可以通過中央控制系統，高度自動化地對現代化多媒體會議室中立體分布的各種復雜的視聽設備進行集中控制，使這個系統更加完善、完整、完美。我們將其稱為智能集中控制系統。SIWASMART網絡智能集中控制系統就是這樣的一套系統。
一個大廈管理人員要負責多間的各類型會議室，會議室的功能各有不同，按會議形式分為多功能廳、小會議室、中會議室、大會議室、排排座會議室、領導層會議室、貴賓接待室等。如此之多的會議室，功能極其復雜，如何實現集中管理和會議預約管理將是體現整個大廈智能化的重要部分。既要充分考慮本身的實際使用功能和裝飾效果，又要符合科學規律和先進的系統設計思想，這對整座大廈的整體集成控制提出了很高的要求，必須符合國際化，先進性，高智能化。通過SIWASMART(仕華)的集中控制管理系統和集群管理軟件能夠很好的解決這個問題。
多個會議室集中控制系統
圖：不同類型和區域會議室控制系統連接圖
根據該工程項目的實際需要，提出如下總體設計要求：
操作簡單
用戶只需一臺控制終端，無需專業培訓，無需了解受控制設備的性能原理，便能夠方便靈活的控制會議室內所有影音視頻設備、計算機網絡系統和環境設備，而且所有的操作都有圖像反饋，讓你實時地了解當時的設備運行狀況，確保你的指令得到執行，令你放心。
系統的兼容性和擴展性
該系統能控制當前行業內所有的專業多媒體會議設備(如投影機、信號矩陣、攝像機、音頻處理器、DVD 、視頻會議終端等)，同時可兼容以后將出現的各種影音視頻和多媒體設備，新的設備隨時都能方便地融合到整個系統的控制中去。
多個會議室集中控制系統多個會議室集中控制系統
圖：系統擴展示意圖 圖： LiveUpdate在線升級示意圖
強大的智能化控制
提供的功能強大的軟件開發包對設備進行編程控制。借助該軟件開發包就可以靈活地按用戶的意愿對整個室內的設備運行及環境控制進行程序化、智能化地控制。同時，通過程序化控制可以對投影等關鍵設備進行必要的保護、對會議室的環境設備進行人性化的控制。
提供標準接口
該系統有網絡接口，隨時可以掛接各種網絡模塊，系統模塊覆蓋所有的通信層：RS-232、RS485、IR/串連、接觸開關，音量及電量的控制。從而滿足用戶不斷增加的各種新的設備需要。
高可靠性和高穩定性
該系統允許用一年每天7×24 小時連續開機運行，任何的停電、短路都不會對中控系統內部程序造成損壞或混亂。保證用戶對系統高可靠性和穩定性的要求。
多個會議室集中控制系統
圖：通過時序控制器對系統電源的保護示意圖
便于集中控制和資源共享
多個受控點的多媒體系統通過中央控制系統聯動，能夠實現統一開機和關機操作，同時可能方便地將一個多媒體和資源共享給其它控制點，提高系統資源和會議的利用率。
網絡遠程控制
網絡交換機通過與中控主機連接，并通過無線路由器與無線觸摸屏連接，終端屏對指定的控制區域能完成遠端監視功能，在主控室能了解到各個會議室設備的使用情況、工作狀態等;
可以了解到每個系統的開啟狀態、運行狀況(是否有錯誤出現)、了解到系統電源的使用情況、即時接收到來自各個會議室的需求幫助資訊等;
可以通過查看系統按鈕的狀態，得知各房間設備的工作情況;
了解到系統是否有錯誤(或者是否需要幫助)，從而及時的解決問題;
使用SIWASMART控制系統，用戶可以非常方便的將遠程服務器或PC的桌面信息通過TCP/IP網絡直接在觸摸屏上顯示，這樣您就可以像使用本地計算機一樣遠程操縱它。
隨著互聯網的發展和TCP/IP協議、GPRS協議等各項應用在全球的不斷應用，使得網絡在控制領域的作用越來越大。在我們的系統中，如圖，觸摸屏、主控機等產品均內置網口，并支持無線接入，使得整個系統可以非常方便的接入現有的TCP/IP網絡和實現各種遠程和移動控制應用。
多個會議室集中控制系統
圖：SIWASMART控制系統網絡功能應用示意圖
第二章 系統設計
一、系統功能設計
我公司根據設計要求，“量體裁衣，精心設計”而成。
SIWASMART仕華會議集群管理軟件E-CLUSTER為多會議室、監控各項會議設備和會議室網絡控制提供了最佳的解決方案。
SIWASMART(仕華)針對會議室日常管理的特性，把服務器集群管理(Cluster Server)技術引入到會議室設備管理領域，會議集群管理軟件(E-Cluster)是SIWASMART管理軟件系統中的一個重要的組成部分,它使用基于瀏覽器的用戶界面來監測和管理會議系統，提供系統恢復、遠程系統配置、事件日志創建及報警等功能。
多個會議室集中控制系統
E-Cluster使用基于瀏覽器的用戶界面來監測和管理會議系統，提供系統恢復、遠程系統配置、事件日志創建和報警等功能;
智能會議控制系統通過云平臺的整合，是以綜合布線為基礎，將各個會議系統高效穩定的集成在一起建立云平臺。可以通過小魚視頻終端屏實現遠程管理。
2.1系統功能
根據用戶需求，會議集群管理軟件E-CLUSTER系統主要包含會議集中控制和管理、會議設備信息狀態監控管理、設備故障報警、會議室監控系統、門禁系統、會議預約會議室音視頻控制等。
第一部分：
Ø 總控室集中控制管理
系統管理人員可以在總控中心根據實際需要直接控制任意多媒體網絡會議室的所有系統及環境設備，包括提前打開各個會議室電源、投影、屏幕;根據需要在投影上播放指定的影片以及會議結束后自動延時關閉投影、屏幕和系統電源等，充分實現批處理和操作、大大簡化了管理和維護工作。
多個會議室集中控制系統
第二部分：
Ø 設備信息采集、管理
1、設備管理功能
信息管理系統通過網絡對投影、PC等設備信息進行收集和統計，信息管理系統可以與數據庫服務器無縫連接，管理員根據需要對數據(如計算機、投影機、攝像機、燈光等)進行增加、刪減、改動。
多個會議室集中控制系統
2、 狀態監控功能
信息管理系統可以實現對設備狀態進行實時狀態監測(如投影機開關、PC設備信息等)。當設備狀態改變時主動向集群管理軟件(E-Cluster)發送設備狀態信息;E-Cluster會持續不間斷的獲得設備狀態信息并通過掃描存入數據庫;這樣管理人員可以在任何地方使用基于網絡的瀏覽器控制臺實時查看系統運行情況。
3、設備故障報警
將教學區域設備進行整合，可實時或定期對所有硬件設備運行狀態實施監控,如存在潛在故障或已經出現故障的情況下，系統會做出智能巡檢與自動報修解決方案,協助學校實現設備的持續穩定運行。當設備發生故障時，發出報警提示。(如下圖)
多個會議室集中控制系統
4、報表統計功能
信息管理系統可以按照設備的類型、設備狀態、地位等情況來進行分類，設備參數包括：安全、維護、網絡、通訊、時間表等，根據多種不同技術參數對設備狀態進行報表統計并插入數據庫;方便管理人員及技術人員更加直觀、準確的查看。
5、能耗管理
SIWASMART 集中控制系統能夠結合集群管理軟件提供的準確功率測量數據對設備進行管理和控制，E-Cluster集群軟件包含能耗監控選件，每個區域都可實現獨立監測，便于精確了解各設備的能源使用情況。
多個會議室集中控制系統
多個會議室集中控制系統
第三部分：
Ø監控管理
1.實時監控
E-Cluster會持續不間斷對會議系統中的設備進行監控，并通過發送Email、GSM短信向適當的支持人發即時信息，報告設備發生的故障或者受到的干擾。管理人員可以在任何地方使用基于網絡的瀏覽器控臺 實時查看系統運行情況。
多個會議室集中控制系統
監控界面
2.視頻回放
E-Cluster Applicatio利用現代音、視頻壓縮技術、網絡通訊技術，透過H264視頻流播放，管理者 能夠直觀、準確、及時觀察會議室及設備的狀況，對監控的視頻/圖像進行實時播放
2、 視頻會議
E-Cluster集中管理視頻會議室的攝像頭跟蹤狀態，實時調節，遠程視頻會議操作更加簡便、直觀。
第四部分：
Ø OUTLOOK 會議預約
SIWASMART特提供了“AEWS會議預約管理系統”。該系統簡化了會議室管理，靈活調度及時進行會議室預定，只需通過一封郵件，就可以將會議信息(時間、地點、內容)通知了參會人員。
會議室預定系統確保每個人都可以簡單清晰地了解會議室的預定情況。用戶無需到處查找，直接在會議室門口就能清晰查看。
根據客戶需求，在每個會議室門口安裝一個XMeeting會議預約顯示屏，顯示、查詢會議信息，并設置門禁系統(只準許參會人員進入)。
1.會議室預訂系統設計實現方法
(1) 通過與企業 Outlook 用戶終端及 Exchange 服務器的無縫集成，通過Outlook將會議室房間預定狀態實時顯示在屏幕上，更有多種顏色的字體效果，直觀地反映了會議室的忙/閑狀態。
多個會議室集中控制系統
多個會議室集中控制系統
會議狀態顯示
(2) 在Xmeeting掛墻式觸摸屏上直接進行預定會議。
多個會議室集中控制系統
(3) 在觸摸屏上和會議預約軟件上進行的預定信息會自動實時更新及同步。
多個會議室集中控制系統
會議預約管理系統通過EWS(Exchange Web Service)訪問Exchange資源，AEWS會議預約管理軟件基于EWS開發而成，可以實現以下目標：
l 提供了Exchange資源的統一訪問
l 內置了與outlook一致的邏輯層(用outlook能做的操作，用EWS 也能做到)
l 基于Web Service標準
l 可遠程訪問
“AEWS 會議預約管理系統”可以及時進行會議室預定， EWS與AEWS進行通訊，可以獲得消息、約會、以及會議邀請的相關信息，而AEWS系統軟件可以與SIWASMART智能中控系統集成，主機同EXCHANGE進行通訊，可以獲得消息、約會、以及會議邀請的相關信息，可以輕松實現會議室預約功能。當會議預約成功后，會議室內的燈光、投影、幕布等在約定的時間直接調用到相應模式。
通過信息發布平臺，系統可實現會議室預訂情況公開顯示，以不同的預訂狀態列表形式顯示信息，便于員工預定時參考，在預訂過程中，若發生預約時間與已有會議沖突，會自動給予提醒。
2. 會議室預約流程
多個會議室集中控制系統
(1) 通過會議預約軟件，隨時隨地便可對會議室進行預訂。
多個會議室集中控制系統
預約軟件
(2)通過云端即時安排會議日程。
(3)多重預訂方式，可通過PC端、移動端、也可在會議室門口觸摸屏上直接進行會議預訂。
(4)釋放預訂但未被使用的會議室，并自動標記為空閑。
3. 會議室門禁權限管理
(1)會議室預約成功后，在預約有效時間段內，系統授予與會人員權限，可刷卡進入會議室，其他人員無權限則無法進入。
(2)當會議結束或查過預約時間段，則門禁權限失效，則不能進入會議時。
多個會議室集中控制系統
2.2、系統連接圖
多個會議室集中控制系統
2.3、中央控制控制系統
集中控制子系統主要用于在會議過程中對常用的設備的常用功能進行集中化控制。通過集中控制系統，將常用的功能集中起來控制，即可以使操作簡單化，也可以節省人力，實現簡單會議的無人值守。
集中控制子系統的結構及相互之間的信息流
多個會議室集中控制系統
控制界面
人機對話界面編入使用者喜愛的控制界面，選用小魚視頻終端屏，使用時只需用手指點觸所需控制設備或操作功能的圖標或文字提示，即可實現對設備的控制并將設備當前的狀態顯示在觸摸屏上。此外，也可通過有線嵌墻可編程7鍵按鍵控制面板對以上各設備、系統(如：燈光控制系統)進行快捷控制等。
控制主機 編入使用者希望的控制程序和固定執行程序。
周邊控制設備
電源模塊，無線接收器，紅外發射棒等等…
2.4功能描述
配置網絡型的導軌式中控主機，系統所有設備均可通過集中控制系統進行統一控制，要求采用全中文的圖像化控制界面，且完全針對工程項目的實際狀況進行編程，對于可控制設備力求達到一鍵開啟。
可連接所有RS232/RS422/RS485串口控制的設備，如矩陣、拼接屏、投影機、攝像頭、調音模塊、視頻會議終端等。可實現設備開/關及信號切換。
可連接所有由紅外遙控控制的設備，如DVD、液晶電視等。通過控制界面輕松實現DVD播放、選曲、暫停、快進、快退等功能，并能使之與信號切換器、投影機聯動，將DVD的視音頻信號實時的投放到投影機和音響系統。
可提供所有對弱電、強電開關的控制，如電源、燈光等。
多個會議室集中控制系統
會議室音視頻控制
1、多媒體顯示系統的控制
l 通過主機后的串口(RS232/RS485)，控制攝像機的所有功能，如開/關機、攝像機預置位調節、對視頻圖像、計算機圖像的切換等。
多個會議室集中控制系統
2、會議系統的控制
l 通過主機后的串口(RS232)，控制小魚視頻會議主機，召開多點視頻會議，利用A/V矩陣可以將對方畫面切換至視頻窗口;有可更新的電話本存儲聯接各地的號碼，選擇一個號碼，系統就自動撥出;多級控制菜單可以進行視頻會議全程控制：如撥號聯接、撥號預設、會議錄音錄像等。
3 、 實現房間環境系統的控制
l 通過(8路強電繼電器)，控制日光燈的開關，并且能夠設置多種燈光模式預設(如會議模式、A/V模式、培訓模式等等)，通過調光模塊調節燈光明暗，使得燈光迎合各種的場合需要，最大限度實現節能、環保的目的。
多個會議室集中控制系統
l 通過DIN-PCI8(8路強電繼電器)，控制投影機、升降機、A/V設備等電源開關，實現電源的自動、節能管理，而且可以更好的保護設備。
4. 系統產品配置
4.1 應用軟件及會議預約系統
集群管理軟件+會議預約軟件包E-Cluster
多個會議室集中控制系統
E-CLUSER采用C/S架構，由瀏覽模式和操作模式組成，預覽模式下可以對區域內(樓層/房間）的硬件進行集中控制管理，如查看設備運行情況；電流電壓監測；門禁刷卡管理及紅外自動預警等功能。操作模式下可以對頁面功能進行自由編輯，可以同時操作多個二級界面且自由轉換，方便快捷。將不同品牌、功能、協議的系統和設備，通過統一的管理平臺進行界面、數據和業務流程的集成，包括自動巡檢、節能控制、能耗監測、區域管理、運維管理等。達到區域和建筑的信息匯集，資源共享和優化管理；通過云端服務器，提供節能、省人工、降低運營費用的服務。
云服務軟件I-CLOUD2 云端遠程控制，支持多用戶同步操作，實現了由同一個簡易操作界面統一管理和控制多個系統。用戶僅僅通過IPAD，即可在系統網絡覆蓋范圍內的任意位置集成幾乎所有的周邊設備，如大屏/投影機開關、會議燈光、攝像機云臺、電動窗簾、音響、錄播、傳感器等設備進行聯動的管理和控制，僅需一套系統即可管理所有設備。
Xmeeting會議預約屏
多個會議室集中控制系統
10"掛墻觸摸屏XMeeting，支持會議預約及控制功能，TFT真彩顯示屏，1280 x 800全視角五點觸控IPS屏幕，色彩艷麗、觸控響應靈敏、在強光和大角度下，依舊能夠精細還原圖像細節；通過有線/Wifi高速交互數據，并能支持視頻通話等多樣功能，給用戶帶來全新的體驗。
4.2 主機 分類及主要性能參數
通過SIWASMART主機和觸摸屏編程軟件，可以任意定制設計用戶所需的功能效果。連接各類中控設備，集中控制。
導軌主機DIN-ME
DIN-ME 導軌式中控主機，同時支持IOS（IPad/iphone)、android（安卓）、傳統射頻觸屏手持終端，支持網絡級聯，實現智能控制網絡化，并全面兼容傳統中控編程控制方式。配備的A-3系列控制引擎，導軌式設計，帶有4個COM端口，雙A-NET接口，10/100M網口，8個紅外（可轉串口）端口，8個數字I/O端口，8個繼電器端口，支持RS232/RS485/RS422協議。DIN-ME形成了現代網絡的家用或商用建筑的核心，管理和集成整個工廠的所有不同的技術，使生活更輕松，更環保，更高效，更愉快。
產品特性及功能參數：
★（1）ARM11 1GHZ CPU，1G內存，2G Flash閃存；
★（2）支持SSL加密技術、A-Control技術；支持SNMP，內置防火墻；
★（3）內置WEB SERVER，兼容KNX EIB成員的產品，支持樓控協議MODBUS，BACNET等；
★（4）支持瀏覽器B/S模式控制，支持IPAD、ANDROID C/S控制模式；
★（5）支持模塊及COMPILER+語言編程方式，使系統更加智能、方便、穩定；
★（6）支持OA OUTLOOK會議預約，FLASH、虛擬仿真二次接口編程；
★（7）支持受控設備雙向實時狀態反饋功能及WIFI視頻回放；
★（8）支持TCP/IP控制模式，UDP控制協議；
★（9）A-NET、A-NET2雙總線技術, 可擴充達1024個網絡設備（如：面板、觸摸屏、調光器、電源控制器、音量控制器等）；
★（10）4路獨立可編程RS-232/422/485控制接口，用戶可編程設置多種控制協議和代碼；
★（11）8路獨立可編程的紅外發射接口，支持紅外轉串口，支持控制多臺相同或不同的紅外設備及串口設備；
★（12）8路弱電繼電器接口；
★（13）8路數字輸入/輸出IO接口,通過擴展以太網控制接口實現計算機遠程控制；
★（14） 支持USB2.0和以太網編程通訊；
（15）支持本地控制，透過云平臺服務，不需要固定IP實現遠程控制；
（16）國際通用寬適配電源設計（AC100~240V），適用任何國家和地區；
（17）提供開放式的可編程控制平臺及開發包、人性化的中文操作界面和交互式的控制結構；
（18）鏡面外觀，標準導軌式安裝；
★（19）全面支持遠程網絡控制，內建網絡接口，支持網絡級聯，支持IOS（IPad/iphone)、android（安卓）、傳統射頻觸屏手持終端，通過wifi與主機通訊；
（20）可擴展電力載波通訊功能，讓電網所在的500米范圍無需布線即可控制；
（21）主機能串口環出，串口1-8，任意一個輸入，可以從另外一個串口環出；
（22）支持雙代碼的控制，即一鍵發二種代碼；
（23）自定義情景存貯及場景調用功能
（24）時間軸多線程事件功能，應用于展示互動；
（25）支持系統自動云診斷、云備份、云恢復；
（26）系統支持主機自備份功能；
2.4.3 外圍設備
SIWASMART(仕華)新一代IP系列控制系統產品提供了豐富的系統外圍設備供您選擇，涵蓋了目前多媒體控制應用幾乎所有類別，如RS232/422/485、紅外、I/O、繼電器、音量、燈光、AV、VGA/RGB等等，接口方式多樣化、控制方式靈活，為用戶提供了充分的制方式靈活，為用戶提供了充分的硬件擴展范圍。
導軌強電控制器
多個會議室集中控制系統
★（1）通道電源開關
★（2）提供1路A-NET網絡控制接口，PCI-8通過A-NET與可編程控制主機通訊；
★（3）提供1路RS-485接口，可實現通過獨立PC機控制，可同時對多臺PCI-8實現通信控制；
（4）節點走線可實現下走線，側走線等多種出線方式，美觀大方；
★（5）可由多媒體控制系統的DC24V或AC100-240V兩種供電模式；
★（6）8路獨立節點控制接口，每路都有常開，常閉兩種接口選擇；
★（7）指示全面，支持POWER電源指示，ID網絡連接指示，接收數據指示；\
★（8）ID CODE可調節網絡ID，實現與可編程控制主機A-NET網絡通訊；
★（9）內置光電隔離模塊，可保障負載和主機安全可靠；
★（10）自帶A-NET和RS-232通訊協議；
★（11）導軌安裝；
（12）能通過機身的按鍵自由控制。
（13）具備手動強制開關，可脫離主機手動控制，緊急情況下可以手動控制繼電器的開關，很好的保護其他的設備。
（14）協議兼容：兼容目前市面上用得網絡協議；
（15）ID選擇:旋轉的ID切換設置網絡ID身份代碼；控制模式：8路獨立繼電器控制，最大負載： 單路功率≤3600W,16A手動IO： 8位本地輸入本地輸入通訊： A-NET接線端子/RS485電源： 24VDC A-NET網絡供電（可外接）安裝方式：DIN導軌安裝；尺寸：87.6mm（高）×158.7mm（寬）×61.7mm（深）。
隨著時代的發展，信息交流變的越來越重要，對信息交流的方式、方法的要求也越來越高，尤其是當今現代化的多媒體會議室、會議培訓等視聽設備組成已越來越完善和先進。商務談判、產品演示、來賓會見、領導蒞臨等等都是人與人之間多媒體信息的交流，現代化的多媒體會議室對功能要求較高、較完善的會議功能，所以會議系統、音頻擴聲系統、視頻會議系統、視頻演示系統、中央控制系統在此類環境中的應用越來越廣泛和重要。用戶要求可以通過中央控制系統，高度自動化地對現代化多媒體會議室中立體分布的各種復雜的視聽設備進行集中控制，使這個系統更加完善、完整、完美。我們將其稱為智能集中控制系統。SIWASMART網絡智能集中控制系統就是這樣的一套系統。
一個大廈管理人員要負責多間的各類型會議室，會議室的功能各有不同，按會議形式分為多功能廳、小會議室、中會議室、大會議室、排排座會議室、領導層會議室、貴賓接待室等。如此之多的會議室，功能極其復雜，如何實現集中管理和會議預約管理將是體現整個大廈智能化的重要部分。既要充分考慮本身的實際使用功能和裝飾效果，又要符合科學規律和先進的系統設計思想，這對整座大廈的整體集成控制提出了很高的要求，必須符合國際化，先進性，高智能化。通過SIWASMART(仕華)的集中控制管理系統和集群管理軟件能夠很好的解決這個問題。
多個會議室集中控制系統
圖：不同類型和區域會議室控制系統連接圖
根據該工程項目的實際需要，提出如下總體設計要求：
操作簡單
用戶只需一臺控制終端，無需專業培訓，無需了解受控制設備的性能原理，便能夠方便靈活的控制會議室內所有影音視頻設備、計算機網絡系統和環境設備，而且所有的操作都有圖像反饋，讓你實時地了解當時的設備運行狀況，確保你的指令得到執行，令你放心。
系統的兼容性和擴展性
該系統能控制當前行業內所有的專業多媒體會議設備(如投影機、信號矩陣、攝像機、音頻處理器、DVD 、視頻會議終端等)，同時可兼容以后將出現的各種影音視頻和多媒體設備，新的設備隨時都能方便地融合到整個系統的控制中去。
多個會議室集中控制系統多個會議室集中控制系統
圖：系統擴展示意圖 圖： LiveUpdate在線升級示意圖
強大的智能化控制
提供的功能強大的軟件開發包對設備進行編程控制。借助該軟件開發包就可以靈活地按用戶的意愿對整個室內的設備運行及環境控制進行程序化、智能化地控制。同時，通過程序化控制可以對投影等關鍵設備進行必要的保護、對會議室的環境設備進行人性化的控制。
提供標準接口
該系統有網絡接口，隨時可以掛接各種網絡模塊，系統模塊覆蓋所有的通信層：RS-232、RS485、IR/串連、接觸開關，音量及電量的控制。從而滿足用戶不斷增加的各種新的設備需要。
高可靠性和高穩定性
該系統允許用一年每天7×24 小時連續開機運行，任何的停電、短路都不會對中控系統內部程序造成損壞或混亂。保證用戶對系統高可靠性和穩定性的要求。
多個會議室集中控制系統
圖：通過時序控制器對系統電源的保護示意圖
便于集中控制和資源共享
多個受控點的多媒體系統通過中央控制系統聯動，能夠實現統一開機和關機操作，同時可能方便地將一個多媒體和資源共享給其它控制點，提高系統資源和會議的利用率。
網絡遠程控制
網絡交換機通過與中控主機連接，并通過無線路由器與無線觸摸屏連接，終端屏對指定的控制區域能完成遠端監視功能，在主控室能了解到各個會議室設備的使用情況、工作狀態等;
可以了解到每個系統的開啟狀態、運行狀況(是否有錯誤出現)、了解到系統電源的使用情況、即時接收到來自各個會議室的需求幫助資訊等;
可以通過查看系統按鈕的狀態，得知各房間設備的工作情況;
了解到系統是否有錯誤(或者是否需要幫助)，從而及時的解決問題;
使用SIWASMART控制系統，用戶可以非常方便的將遠程服務器或PC的桌面信息通過TCP/IP網絡直接在觸摸屏上顯示，這樣您就可以像使用本地計算機一樣遠程操縱它。
隨著互聯網的發展和TCP/IP協議、GPRS協議等各項應用在全球的不斷應用，使得網絡在控制領域的作用越來越大。在我們的系統中，如圖，觸摸屏、主控機等產品均內置網口，并支持無線接入，使得整個系統可以非常方便的接入現有的TCP/IP網絡和實現各種遠程和移動控制應用。
多個會議室集中控制系統
圖：SIWASMART控制系統網絡功能應用示意圖
第二章 系統設計
一、系統功能設計
我公司根據設計要求，“量體裁衣，精心設計”而成。
SIWASMART仕華會議集群管理軟件E-CLUSTER為多會議室、監控各項會議設備和會議室網絡控制提供了最佳的解決方案。
SIWASMART(仕華)針對會議室日常管理的特性，把服務器集群管理(Cluster Server)技術引入到會議室設備管理領域，會議集群管理軟件(E-Cluster)是SIWASMART管理軟件系統中的一個重要的組成部分,它使用基于瀏覽器的用戶界面來監測和管理會議系統，提供系統恢復、遠程系統配置、事件日志創建及報警等功能。
多個會議室集中控制系統
E-Cluster使用基于瀏覽器的用戶界面來監測和管理會議系統，提供系統恢復、遠程系統配置、事件日志創建和報警等功能;
智能會議控制系統通過云平臺的整合，是以綜合布線為基礎，將各個會議系統高效穩定的集成在一起建立云平臺。可以通過小魚視頻終端屏實現遠程管理。
2.1系統功能
根據用戶需求，會議集群管理軟件E-CLUSTER系統主要包含會議集中控制和管理、會議設備信息狀態監控管理、設備故障報警、會議室監控系統、門禁系統、會議預約會議室音視頻控制等。
第一部分：
Ø 總控室集中控制管理
系統管理人員可以在總控中心根據實際需要直接控制任意多媒體網絡會議室的所有系統及環境設備，包括提前打開各個會議室電源、投影、屏幕;根據需要在投影上播放指定的影片以及會議結束后自動延時關閉投影、屏幕和系統電源等，充分實現批處理和操作、大大簡化了管理和維護工作。
多個會議室集中控制系統
第二部分：
Ø 設備信息采集、管理
1、設備管理功能
信息管理系統通過網絡對投影、PC等設備信息進行收集和統計，信息管理系統可以與數據庫服務器無縫連接，管理員根據需要對數據(如計算機、投影機、攝像機、燈光等)進行增加、刪減、改動。
多個會議室集中控制系統
2、 狀態監控功能
信息管理系統可以實現對設備狀態進行實時狀態監測(如投影機開關、PC設備信息等)。當設備狀態改變時主動向集群管理軟件(E-Cluster)發送設備狀態信息;E-Cluster會持續不間斷的獲得設備狀態信息并通過掃描存入數據庫;這樣管理人員可以在任何地方使用基于網絡的瀏覽器控制臺實時查看系統運行情況。
3、設備故障報警
將教學區域設備進行整合，可實時或定期對所有硬件設備運行狀態實施監控,如存在潛在故障或已經出現故障的情況下，系統會做出智能巡檢與自動報修解決方案,協助學校實現設備的持續穩定運行。當設備發生故障時，發出報警提示。(如下圖)
多個會議室集中控制系統
4、報表統計功能
信息管理系統可以按照設備的類型、設備狀態、地位等情況來進行分類，設備參數包括：安全、維護、網絡、通訊、時間表等，根據多種不同技術參數對設備狀態進行報表統計并插入數據庫;方便管理人員及技術人員更加直觀、準確的查看。
5、能耗管理
SIWASMART 集中控制系統能夠結合集群管理軟件提供的準確功率測量數據對設備進行管理和控制，E-Cluster集群軟件包含能耗監控選件，每個區域都可實現獨立監測，便于精確了解各設備的能源使用情況。
多個會議室集中控制系統
多個會議室集中控制系統
第三部分：
Ø監控管理
1.實時監控
E-Cluster會持續不間斷對會議系統中的設備進行監控，并通過發送Email、GSM短信向適當的支持人發即時信息，報告設備發生的故障或者受到的干擾。管理人員可以在任何地方使用基于網絡的瀏覽器控臺 實時查看系統運行情況。
多個會議室集中控制系統
監控界面
2.視頻回放
E-Cluster Applicatio利用現代音、視頻壓縮技術、網絡通訊技術，透過H264視頻流播放，管理者 能夠直觀、準確、及時觀察會議室及設備的狀況，對監控的視頻/圖像進行實時播放
2、 視頻會議
E-Cluster集中管理視頻會議室的攝像頭跟蹤狀態，實時調節，遠程視頻會議操作更加簡便、直觀。
第四部分：
Ø OUTLOOK 會議預約
SIWASMART特提供了“AEWS會議預約管理系統”。該系統簡化了會議室管理，靈活調度及時進行會議室預定，只需通過一封郵件，就可以將會議信息(時間、地點、內容)通知了參會人員。
會議室預定系統確保每個人都可以簡單清晰地了解會議室的預定情況。用戶無需到處查找，直接在會議室門口就能清晰查看。
根據客戶需求，在每個會議室門口安裝一個XMeeting會議預約顯示屏，顯示、查詢會議信息，并設置門禁系統(只準許參會人員進入)。
1.會議室預訂系統設計實現方法
(1) 通過與企業 Outlook 用戶終端及 Exchange 服務器的無縫集成，通過Outlook將會議室房間預定狀態實時顯示在屏幕上，更有多種顏色的字體效果，直觀地反映了會議室的忙/閑狀態。
多個會議室集中控制系統
多個會議室集中控制系統
會議狀態顯示
(2) 在Xmeeting掛墻式觸摸屏上直接進行預定會議。
多個會議室集中控制系統
(3) 在觸摸屏上和會議預約軟件上進行的預定信息會自動實時更新及同步。
多個會議室集中控制系統
會議預約管理系統通過EWS(Exchange Web Service)訪問Exchange資源，AEWS會議預約管理軟件基于EWS開發而成，可以實現以下目標：
l 提供了Exchange資源的統一訪問
l 內置了與outlook一致的邏輯層(用outlook能做的操作，用EWS 也能做到)
l 基于Web Service標準
l 可遠程訪問
“AEWS 會議預約管理系統”可以及時進行會議室預定， EWS與AEWS進行通訊，可以獲得消息、約會、以及會議邀請的相關信息，而AEWS系統軟件可以與SIWASMART智能中控系統集成，主機同EXCHANGE進行通訊，可以獲得消息、約會、以及會議邀請的相關信息，可以輕松實現會議室預約功能。當會議預約成功后，會議室內的燈光、投影、幕布等在約定的時間直接調用到相應模式。
通過信息發布平臺，系統可實現會議室預訂情況公開顯示，以不同的預訂狀態列表形式顯示信息，便于員工預定時參考，在預訂過程中，若發生預約時間與已有會議沖突，會自動給予提醒。
2. 會議室預約流程
多個會議室集中控制系統
(1) 通過會議預約軟件，隨時隨地便可對會議室進行預訂。
多個會議室集中控制系統
預約軟件
(2)通過云端即時安排會議日程。
(3)多重預訂方式，可通過PC端、移動端、也可在會議室門口觸摸屏上直接進行會議預訂。
(4)釋放預訂但未被使用的會議室，并自動標記為空閑。
3. 會議室門禁權限管理
(1)會議室預約成功后，在預約有效時間段內，系統授予與會人員權限，可刷卡進入會議室，其他人員無權限則無法進入。
(2)當會議結束或查過預約時間段，則門禁權限失效，則不能進入會議時。
多個會議室集中控制系統
2.2、系統連接圖
多個會議室集中控制系統
2.3、中央控制控制系統
集中控制子系統主要用于在會議過程中對常用的設備的常用功能進行集中化控制。通過集中控制系統，將常用的功能集中起來控制，即可以使操作簡單化，也可以節省人力，實現簡單會議的無人值守。
集中控制子系統的結構及相互之間的信息流
多個會議室集中控制系統
控制界面
人機對話界面編入使用者喜愛的控制界面，選用小魚視頻終端屏，使用時只需用手指點觸所需控制設備或操作功能的圖標或文字提示，即可實現對設備的控制并將設備當前的狀態顯示在觸摸屏上。此外，也可通過有線嵌墻可編程7鍵按鍵控制面板對以上各設備、系統(如：燈光控制系統)進行快捷控制等。
控制主機 編入使用者希望的控制程序和固定執行程序。
周邊控制設備
電源模塊，無線接收器，紅外發射棒等等…
2.4功能描述
配置網絡型的導軌式中控主機，系統所有設備均可通過集中控制系統進行統一控制，要求采用全中文的圖像化控制界面，且完全針對工程項目的實際狀況進行編程，對于可控制設備力求達到一鍵開啟。
可連接所有RS232/RS422/RS485串口控制的設備，如矩陣、拼接屏、投影機、攝像頭、調音模塊、視頻會議終端等。可實現設備開/關及信號切換。
可連接所有由紅外遙控控制的設備，如DVD、液晶電視等。通過控制界面輕松實現DVD播放、選曲、暫停、快進、快退等功能，并能使之與信號切換器、投影機聯動，將DVD的視音頻信號實時的投放到投影機和音響系統。
可提供所有對弱電、強電開關的控制，如電源、燈光等。
多個會議室集中控制系統
會議室音視頻控制
1、多媒體顯示系統的控制
l 通過主機后的串口(RS232/RS485)，控制攝像機的所有功能，如開/關機、攝像機預置位調節、對視頻圖像、計算機圖像的切換等。
多個會議室集中控制系統
2、會議系統的控制
l 通過主機后的串口(RS232)，控制小魚視頻會議主機，召開多點視頻會議，利用A/V矩陣可以將對方畫面切換至視頻窗口;有可更新的電話本存儲聯接各地的號碼，選擇一個號碼，系統就自動撥出;多級控制菜單可以進行視頻會議全程控制：如撥號聯接、撥號預設、會議錄音錄像等。
3 、 實現房間環境系統的控制
l 通過(8路強電繼電器)，控制日光燈的開關，并且能夠設置多種燈光模式預設(如會議模式、A/V模式、培訓模式等等)，通過調光模塊調節燈光明暗，使得燈光迎合各種的場合需要，最大限度實現節能、環保的目的。
多個會議室集中控制系統
l 通過DIN-PCI8(8路強電繼電器)，控制投影機、升降機、A/V設備等電源開關，實現電源的自動、節能管理，而且可以更好的保護設備。
4. 系統產品配置
4.1 應用軟件及會議預約系統
集群管理軟件+會議預約軟件包E-Cluster
多個會議室集中控制系統
E-CLUSER采用C/S架構，由瀏覽模式和操作模式組成，預覽模式下可以對區域內(樓層/房間）的硬件進行集中控制管理，如查看設備運行情況；電流電壓監測；門禁刷卡管理及紅外自動預警等功能。操作模式下可以對頁面功能進行自由編輯，可以同時操作多個二級界面且自由轉換，方便快捷。將不同品牌、功能、協議的系統和設備，通過統一的管理平臺進行界面、數據和業務流程的集成，包括自動巡檢、節能控制、能耗監測、區域管理、運維管理等。達到區域和建筑的信息匯集，資源共享和優化管理；通過云端服務器，提供節能、省人工、降低運營費用的服務。
云服務軟件I-CLOUD2 云端遠程控制，支持多用戶同步操作，實現了由同一個簡易操作界面統一管理和控制多個系統。用戶僅僅通過IPAD，即可在系統網絡覆蓋范圍內的任意位置集成幾乎所有的周邊設備，如大屏/投影機開關、會議燈光、攝像機云臺、電動窗簾、音響、錄播、傳感器等設備進行聯動的管理和控制，僅需一套系統即可管理所有設備。
Xmeeting會議預約屏
多個會議室集中控制系統
10"掛墻觸摸屏XMeeting，支持會議預約及控制功能，TFT真彩顯示屏，1280 x 800全視角五點觸控IPS屏幕，色彩艷麗、觸控響應靈敏、在強光和大角度下，依舊能夠精細還原圖像細節；通過有線/Wifi高速交互數據，并能支持視頻通話等多樣功能，給用戶帶來全新的體驗。
4.2 主機 分類及主要性能參數
通過SIWASMART主機和觸摸屏編程軟件，可以任意定制設計用戶所需的功能效果。連接各類中控設備，集中控制。
導軌主機DIN-ME
DIN-ME 導軌式中控主機，同時支持IOS（IPad/iphone)、android（安卓）、傳統射頻觸屏手持終端，支持網絡級聯，實現智能控制網絡化，并全面兼容傳統中控編程控制方式。配備的A-3系列控制引擎，導軌式設計，帶有4個COM端口，雙A-NET接口，10/100M網口，8個紅外（可轉串口）端口，8個數字I/O端口，8個繼電器端口，支持RS232/RS485/RS422協議。DIN-ME形成了現代網絡的家用或商用建筑的核心，管理和集成整個工廠的所有不同的技術，使生活更輕松，更環保，更高效，更愉快。
產品特性及功能參數：
★（1）ARM11 1GHZ CPU，1G內存，2G Flash閃存；
★（2）支持SSL加密技術、A-Control技術；支持SNMP，內置防火墻；
★（3）內置WEB SERVER，兼容KNX EIB成員的產品，支持樓控協議MODBUS，BACNET等；
★（4）支持瀏覽器B/S模式控制，支持IPAD、ANDROID C/S控制模式；
★（5）支持模塊及COMPILER+語言編程方式，使系統更加智能、方便、穩定；
★（6）支持OA OUTLOOK會議預約，FLASH、虛擬仿真二次接口編程；
★（7）支持受控設備雙向實時狀態反饋功能及WIFI視頻回放；
★（8）支持TCP/IP控制模式，UDP控制協議；
★（9）A-NET、A-NET2雙總線技術, 可擴充達1024個網絡設備（如：面板、觸摸屏、調光器、電源控制器、音量控制器等）；
★（10）4路獨立可編程RS-232/422/485控制接口，用戶可編程設置多種控制協議和代碼；
★（11）8路獨立可編程的紅外發射接口，支持紅外轉串口，支持控制多臺相同或不同的紅外設備及串口設備；
★（12）8路弱電繼電器接口；
★（13）8路數字輸入/輸出IO接口,通過擴展以太網控制接口實現計算機遠程控制；
★（14） 支持USB2.0和以太網編程通訊；
（15）支持本地控制，透過云平臺服務，不需要固定IP實現遠程控制；
（16）國際通用寬適配電源設計（AC100~240V），適用任何國家和地區；
（17）提供開放式的可編程控制平臺及開發包、人性化的中文操作界面和交互式的控制結構；
（18）鏡面外觀，標準導軌式安裝；
★（19）全面支持遠程網絡控制，內建網絡接口，支持網絡級聯，支持IOS（IPad/iphone)、android（安卓）、傳統射頻觸屏手持終端，通過wifi與主機通訊；
（20）可擴展電力載波通訊功能，讓電網所在的500米范圍無需布線即可控制；
（21）主機能串口環出，串口1-8，任意一個輸入，可以從另外一個串口環出；
（22）支持雙代碼的控制，即一鍵發二種代碼；
（23）自定義情景存貯及場景調用功能
（24）時間軸多線程事件功能，應用于展示互動；
（25）支持系統自動云診斷、云備份、云恢復；
（26）系統支持主機自備份功能；
2.4.3 外圍設備
SIWASMART(仕華)新一代IP系列控制系統產品提供了豐富的系統外圍設備供您選擇，涵蓋了目前多媒體控制應用幾乎所有類別，如RS232/422/485、紅外、I/O、繼電器、音量、燈光、AV、VGA/RGB等等，接口方式多樣化、控制方式靈活，為用戶提供了充分的制方式靈活，為用戶提供了充分的硬件擴展范圍。
導軌強電控制器

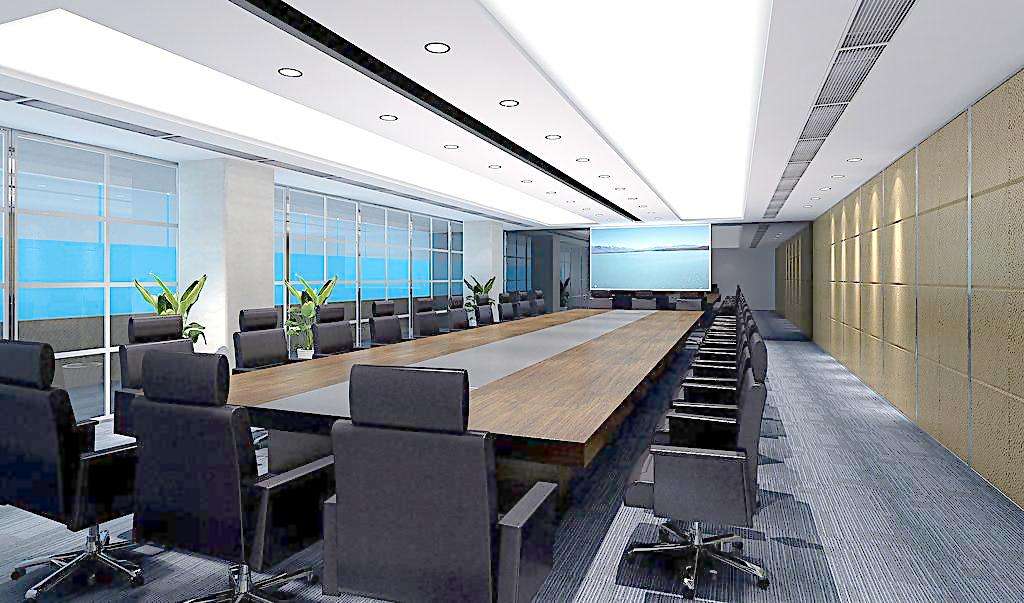

多個會議室集中控制系統
★（1）通道電源開關
★（2）提供1路A-NET網絡控制接口，PCI-8通過A-NET與可編程控制主機通訊；
★（3）提供1路RS-485接口，可實現通過獨立PC機控制，可同時對多臺PCI-8實現通信控制；
（4）節點走線可實現下走線，側走線等多種出線方式，美觀大方；
★（5）可由多媒體控制系統的DC24V或AC100-240V兩種供電模式；
★（6）8路獨立節點控制接口，每路都有常開，常閉兩種接口選擇；
★（7）指示全面，支持POWER電源指示，ID網絡連接指示，接收數據指示；\
★（8）ID CODE可調節網絡ID，實現與可編程控制主機A-NET網絡通訊；
★（9）內置光電隔離模塊，可保障負載和主機安全可靠；
★（10）自帶A-NET和RS-232通訊協議；
★（11）導軌安裝；
（12）能通過機身的按鍵自由控制。
（13）具備手動強制開關，可脫離主機手動控制，緊急情況下可以手動控制繼電器的開關，很好的保護其他的設備。
（14）協議兼容：兼容目前市面上用得網絡協議；
（15）ID選擇:旋轉的ID切換設置網絡ID身份代碼；控制模式：8路獨立繼電器控制，最大負載： 單路功率≤3600W,16A手動IO： 8位本地輸入本地輸入通訊： A-NET接線端子/RS485電源： 24VDC A-NET網絡供電（可外接）安裝方式：DIN導軌安裝；尺寸：87.6mm（高）×158.7mm（寬）×61.7mm（深）。
客服1：
客服2：
